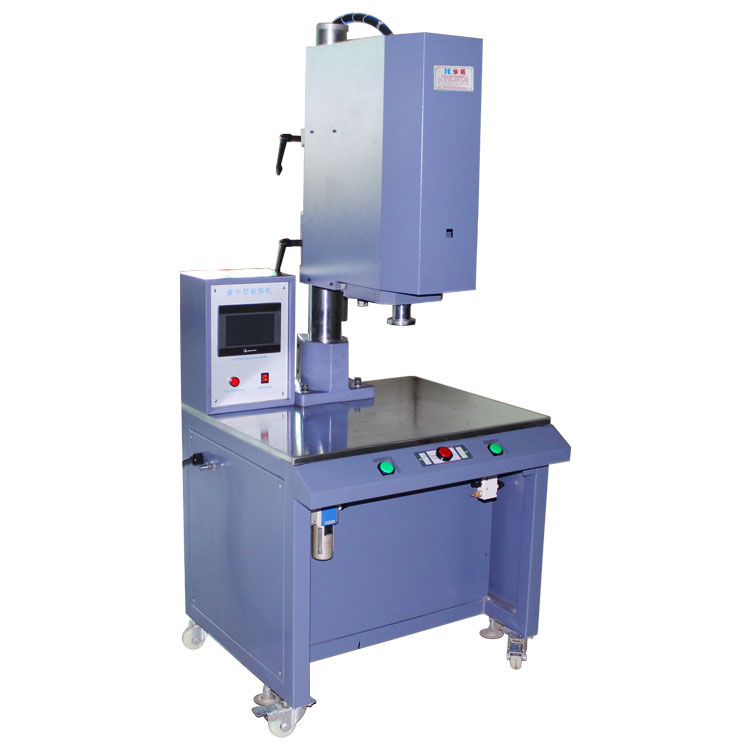

超聲波焊接機(jī)的焊接條件與要求
來(lái)源:超聲波焊接機(jī)??發(fā)布時(shí)間：2019-09-16 11:20??點(diǎn)擊：
超聲波焊接條件：作為超聲波焊接的條件，最重要的是施加焊接能源的時(shí)間（振動(dòng)、焊接時(shí)間）長(zhǎng)短和壓力，當(dāng)然，其他條件也是很重要的。焊接溫度超聲波焊接材料的粘流溫度。否則材料不會(huì)熔化。與振幅有關(guān)，振幅越高，溫度上升越高。加壓力使用圓柱形的工瞪眼對(duì)成型品進(jìn)行加壓。一般壓縮空氣壓為0.1－0.3MPa（壓力表），有時(shí)會(huì)更高一些。但是如果采用高壓的話，則會(huì)阻礙圓柱形的振動(dòng)。 焊接時(shí)間因材料的各類與制品的形狀而異，有些成型品的焊接時(shí)間只需要0.2秒就已足夠了。時(shí)間過長(zhǎng)會(huì)造成過度焊接而產(chǎn)生大量的飛邊與氣泡，從而導(dǎo)致氣密不良，必須注意。冷卻（保持）時(shí)間 對(duì)于結(jié)晶性塑料，若溫度在融點(diǎn)以下，連接部分就會(huì)被凝固，通常加壓時(shí)間保持在0.1－0.2秒之間。
超聲波焊接機(jī)要求：焊接的焊頭由下到上分三部分：焊頭、放大器和換能器（超聲波換能器 ）。三者按照一定的比例進(jìn)行放大。如換能器的振幅為 6MM，則 放大器可以放大三倍至18MM，到焊頭的振幅可增加到36MM。當(dāng)然，振幅增加，焊頭的壽命會(huì)降低。被焊接材料不同，所需的振幅也不相同。
焊頭材料一般為三種：
鈦：昂貴，性能最好，韌性好，加工困難。摩擦損耗小，振幅大可以達(dá)到60MM
鋁合金：便宜，磨損快，振幅不能超過30MM，容易加工；
鋼：很硬，最不適合作焊頭，振幅不能超過25MM，適于切割，需要增加吹風(fēng)管，便于冷卻。
超聲波放大器件是指利用超聲波放大原理、并通過電-聲-電的轉(zhuǎn)換來(lái)實(shí)現(xiàn)對(duì)電信號(hào)進(jìn)行放大的器件。
超聲波換能器的功能是將輸入的電功率轉(zhuǎn)換成機(jī)械功率(即超聲波)再傳遞出去，而自身消耗很少的一部分功率。超聲波換能器，要解決的技術(shù)問題是設(shè)計(jì)一種作用距離大、頻帶寬的超聲波換能器。換能器由外殼、匹配層、壓電陶瓷圓盤換能器、背襯、引出電纜和Cymbal陣列接收器組成。壓電陶瓷圓盤換能器采用厚度方向極化的PZT-5壓電材料制成，Cymbal陣列接收器由8~16只Cymbal換能器、兩個(gè)金屬圓環(huán)和橡膠墊圈組成。本發(fā)明的作用距離大于35m，頻帶寬度達(dá)到10kHz，能檢測(cè)高速移動(dòng)的遠(yuǎn)距離目標(biāo)。
